Engipedia 3D oznake za prostorije, dodatak (add-in) za Revit®

Alat je dostupan na Autodesk App Store

Problem: Nedostatak ugrađenih 3D prostornih podataka u Revitu

Revit je moćan alat za arhitektonsko i inženjersko projektiranje, ali korisnici se često susreću sa izazovima kada je riječ o vizualizaciji prostornih informacija u 3D prikazima. Iako 2D oznake prostorija i prostora učinkovito funkcioniraju u prikazima tlocrta (presjecim i sl.), Revit nema jednostavan ugrađeni način za prikaz prostornih podataka izravno u 3D prikazima. Ova ograničenja mogu otežati pregled modela i koordinacijske zadatke, posebno u složenim ili velikim projektima gdje je jasna identifikacija prostora ključna.

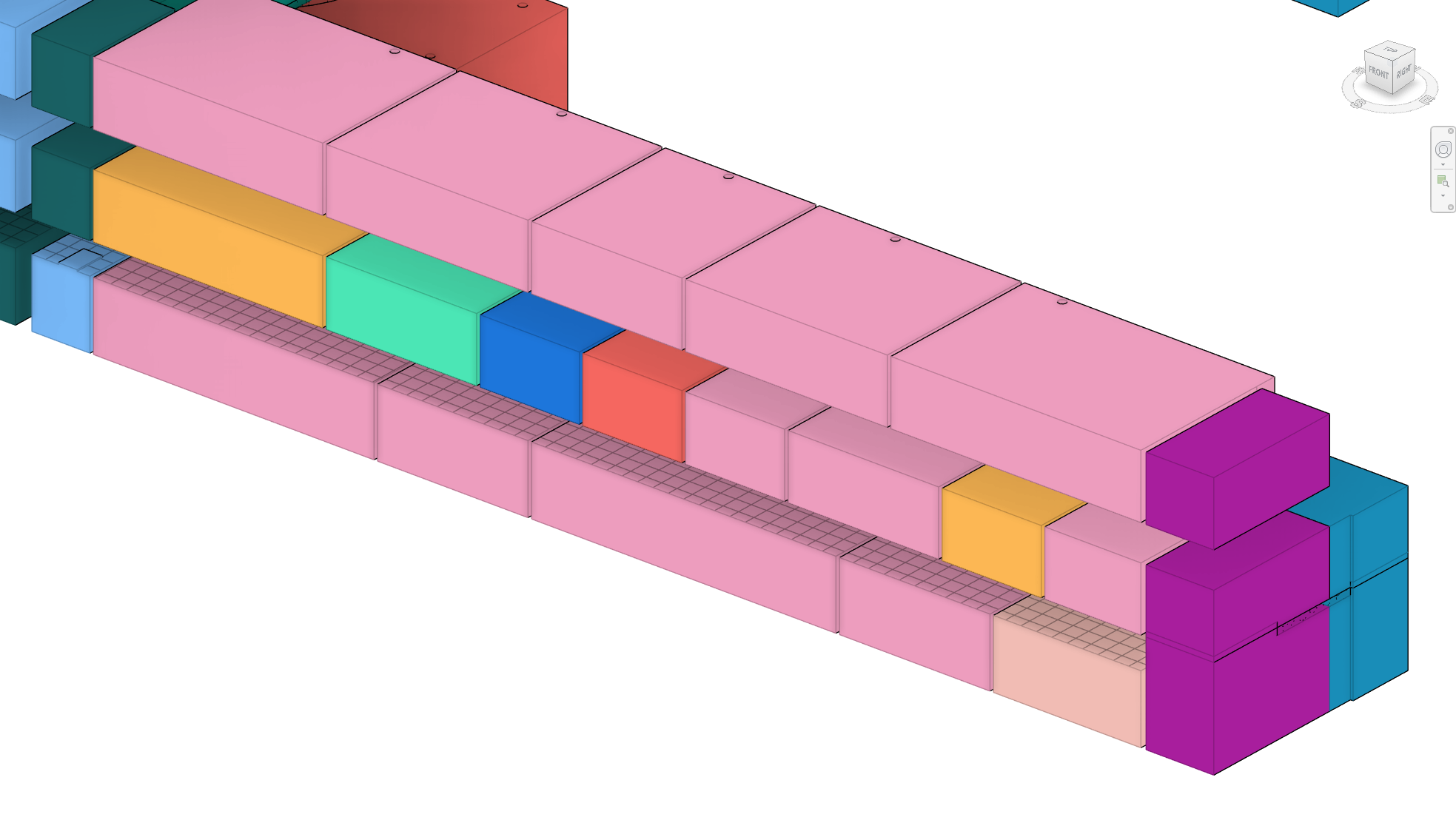

Rješenje: Revit dodatak za 3D oznake i volumene prostorija i prostora

Ovaj Revit dodatak rješava taj problem omogućujući korisnicima generiranje 3D oznaka i prostornih volumena za prostorije (Rooms) i prostore (Spaces) izravno unutar njihovih modela. Alat izvlači prostorne informacije iz prostorija i prostora u trenutnom modelu, dok također povlači podatke iz svih povezanih (linkanih) modela, i generira 3D oznake koje prikazuju ime i broj prostorije ili prostora. Osim toga, dodatak stvara prostorne volumene koji povećavaju vizualni kontekst i jasnoću u 3D prikazima, čime se olakšava pregled modela i poboljšava koordinacija u platformama poput Navisworks®.

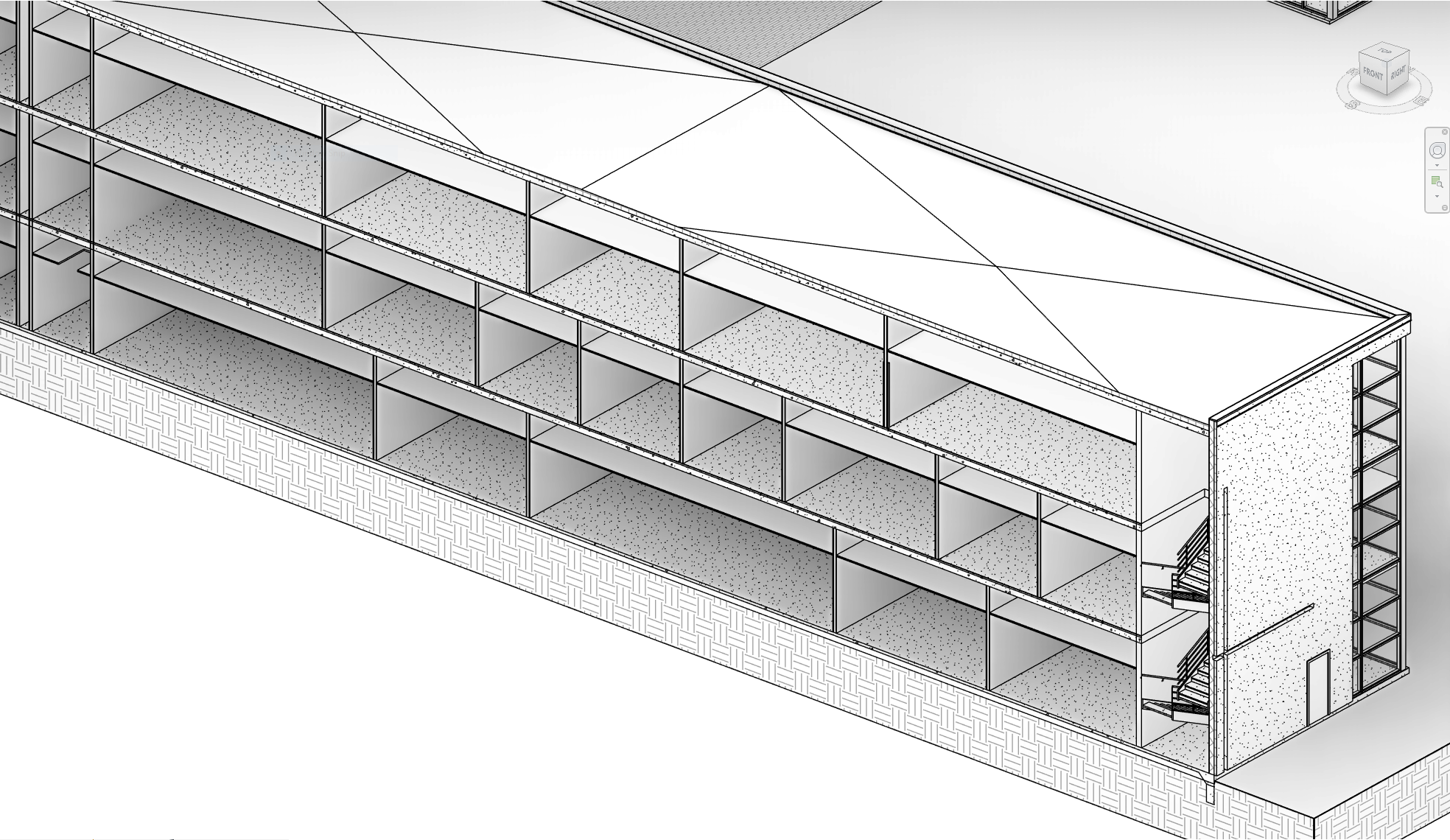

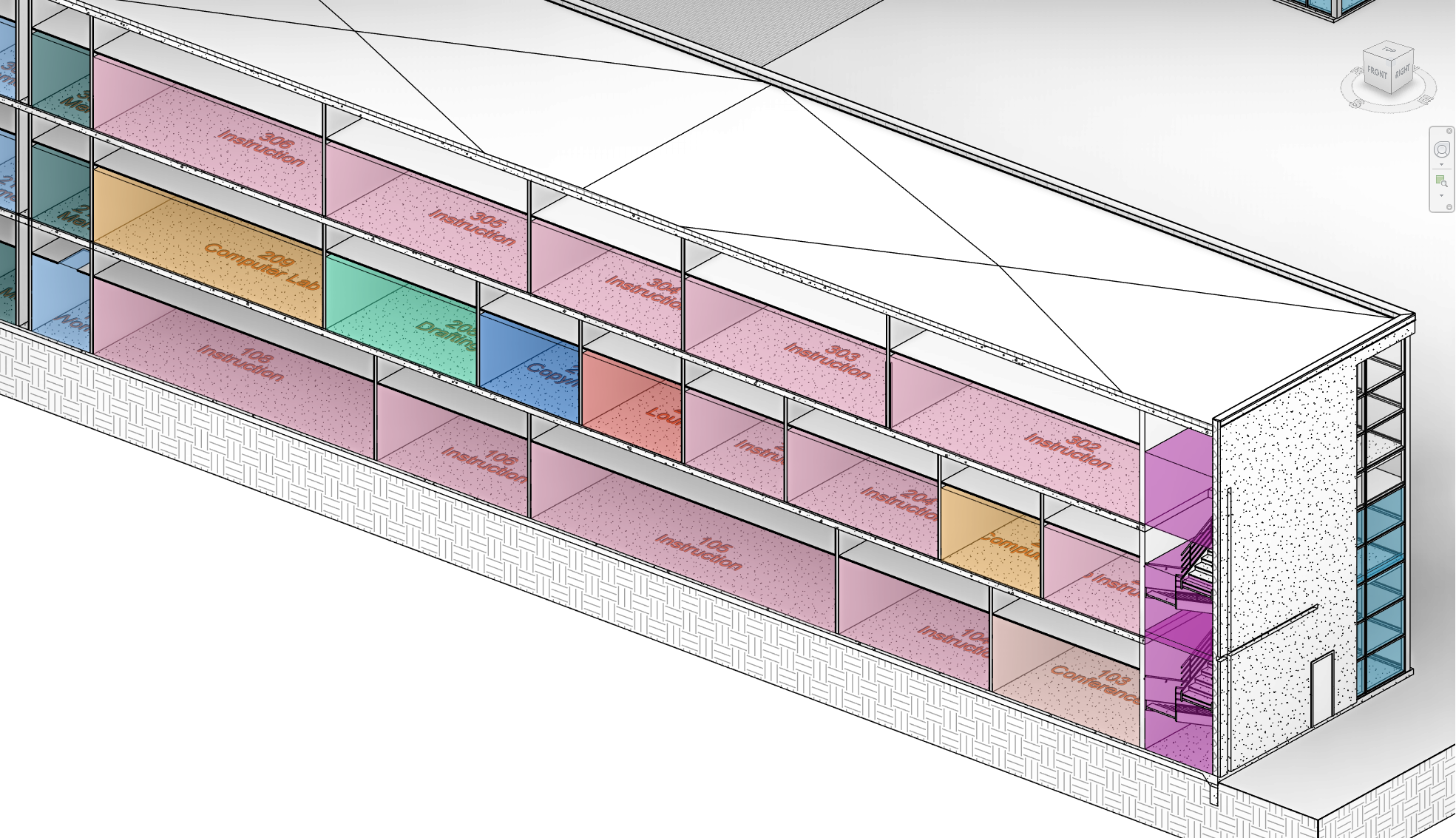

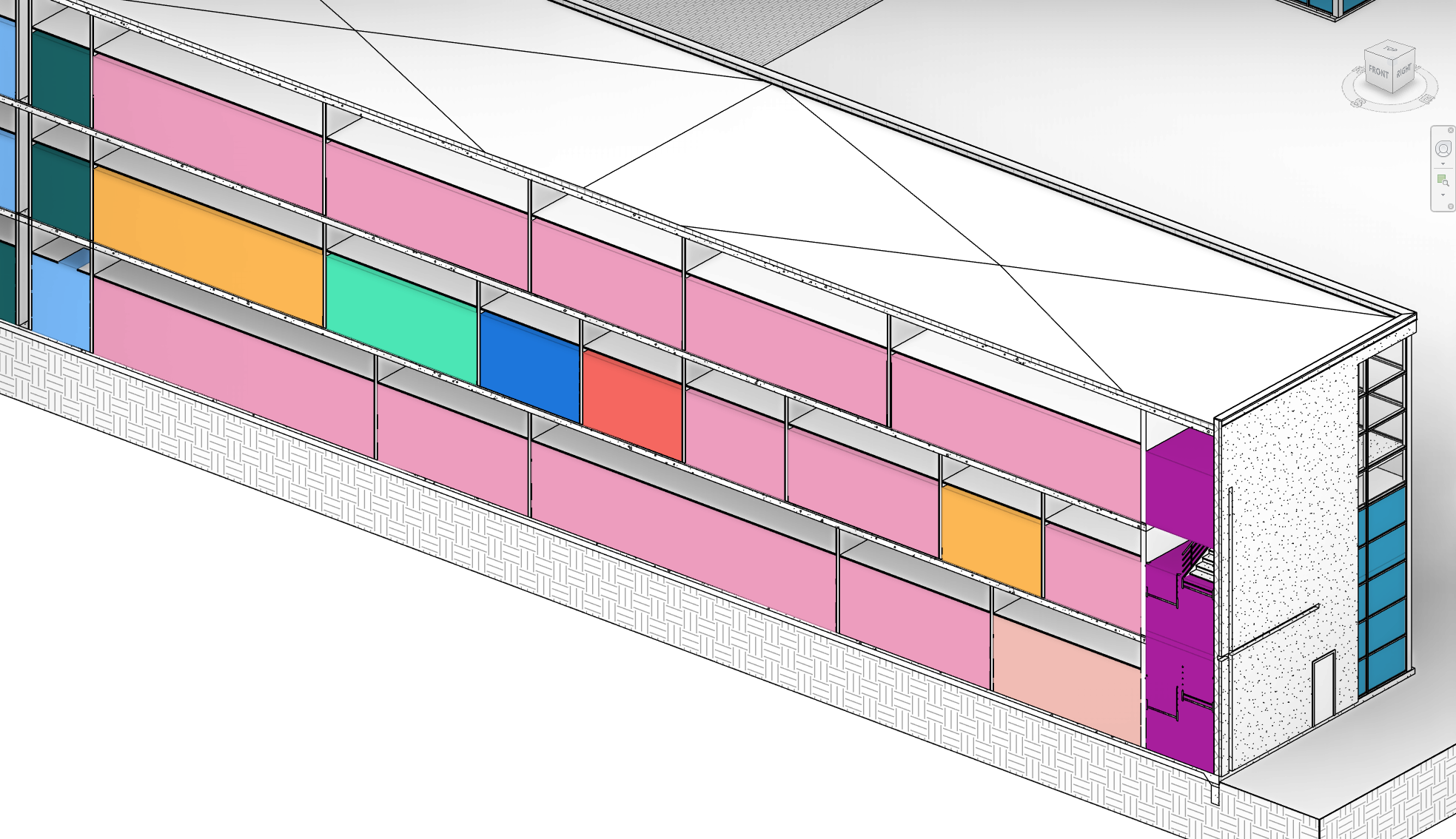

Zašto koristiti 3D oznake i volumene prostorija i prostora?

Prilikom pregleda 3D modela, posebno za validaciju dizajna i koordinaciju, izuzetno je korisno imati prostorne informacije dostupne u 3D prikazu. Navigacija velikim projektima postaje jednostavnija kada se podaci o prostorijama i prostorima mogu identificirati u 3D prikazu, bez potrebe za prebacivanjem na 2D prikaze ili oslanjanjem na složena rješenja. Kada se modeli izvoze u platforme za koordinaciju poput Navisworks®, integrirani prostorni podaci poboljšavaju učinkovitost dizajna i otkrivanje sudara tako što osiguravaju prostorni kontekst unutar 3D okruženja.

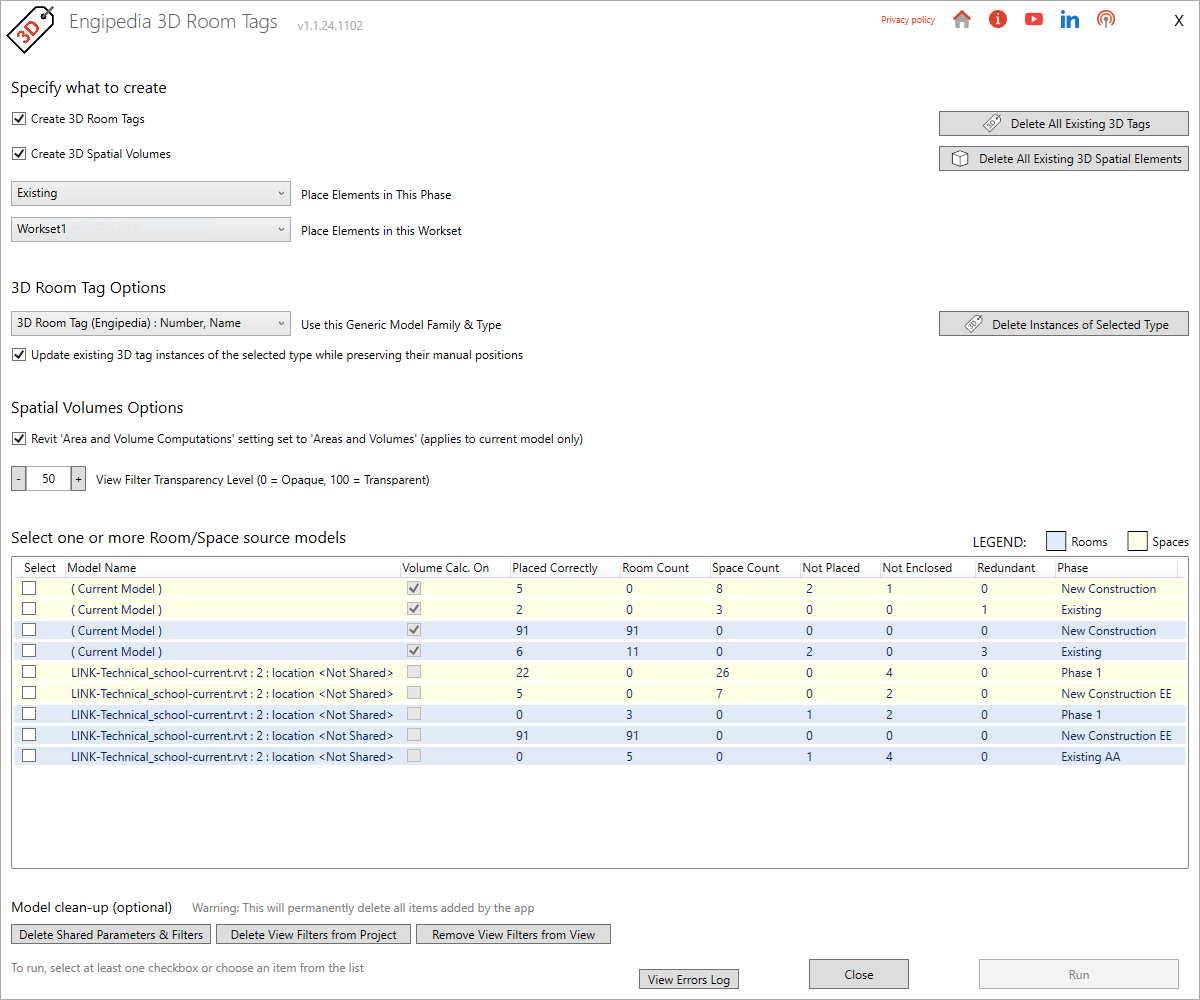

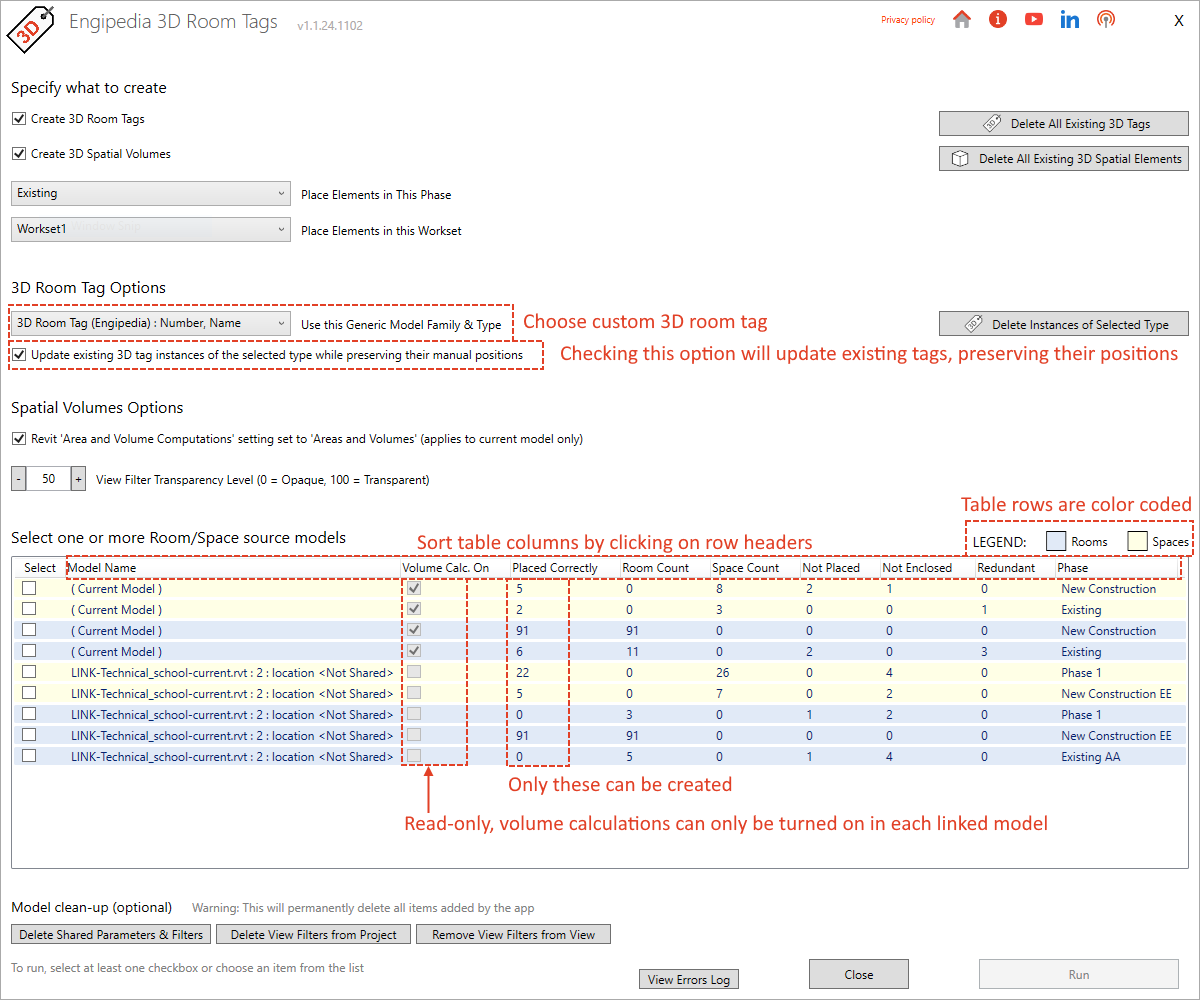

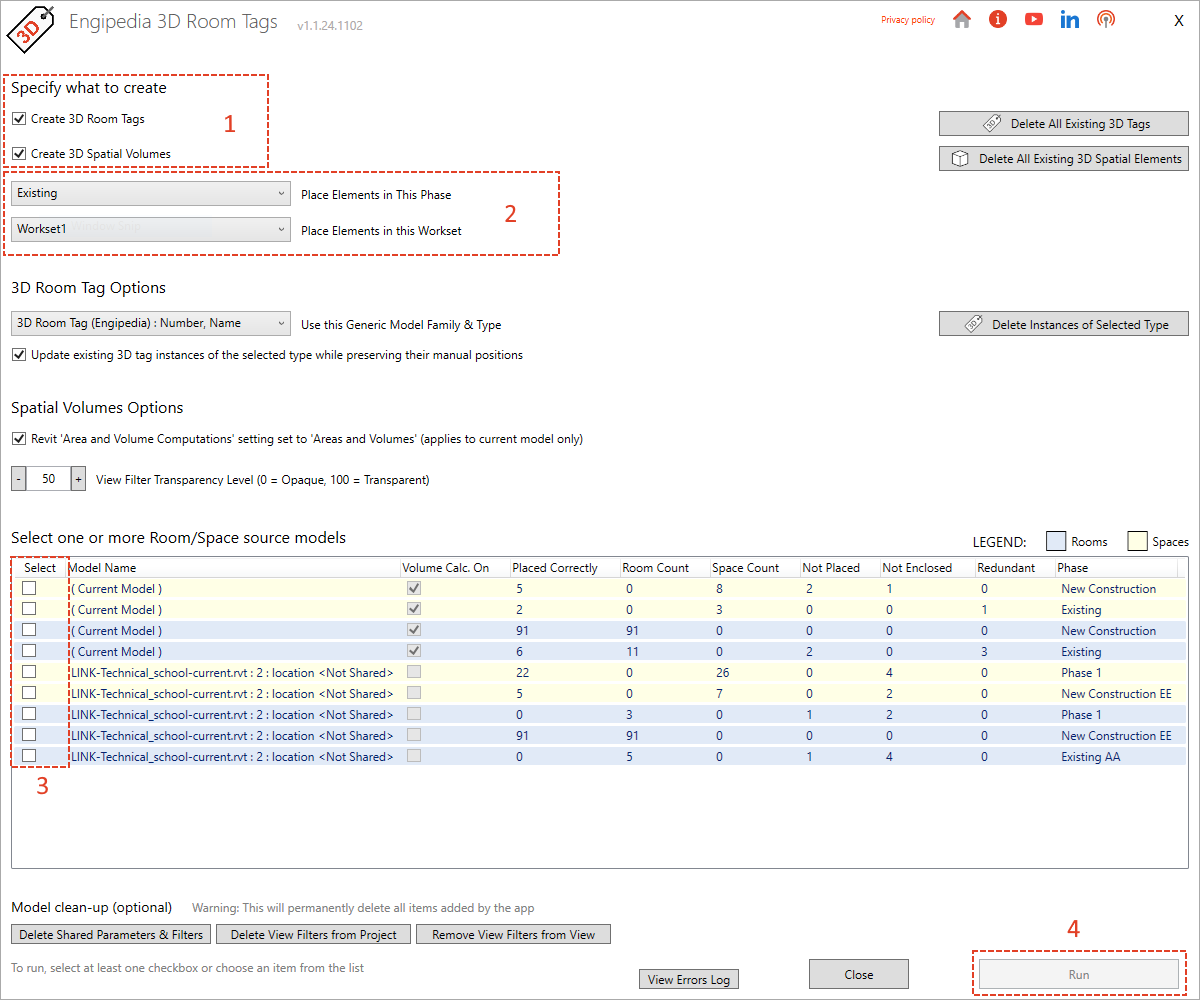

Ključne značajke alata

1. Prostorne informacije po fazama i modelima:
Dodatak povlači prostorne podatke iz prostorija i prostora u trenutnom modelu i svim poveznim modelima, organizirane po fazama. Korisnici mogu odrediti žele li generirati 3D oznake, 3D prostorne volumene ili oboje, i odabrati grupe elemenata koje žele obraditi.

2. Filtri prikaza temeljem imena prostorija:
Alat automatski generira filtre prikaza za prostorne volumene temeljem naziva prostorija, što olakšava organizaciju i pregled prostornih podataka unutar 3D prikaza.

3. Automatsko učitavanje obitelji:
Ako modelu nedostaje potrebna familija 3D oznaka (Generic Model kategorije), dodatak automatski učitava zadanu familiju, štedeći korisnike ručnog upravljanja familijama. Korisnici također mogu izraditi prilagođene familije ili modificirati postojeće, pod uvjetom da uključuju tekstualne parametre “Name” i “Number” kao parametre instance.

4. Kontrola nad radnim setovima i fazama:
Dodatak omogućuje da se oznake i volumeni kreiraju unutar određenih Revit worksetova i faza, dajući korisnicima potpunu kontrolu nad vidljivošću i organizacijom.

5. Zajednički parametri za poboljšano upravljanje podacima:
Dodatak dodaje shared parametre u kategoriju Generic Models, omogućujući korisnicima popis podataka o prostorijama izravno unutar Revit modela. Ovo poboljšanje omogućava jednostavan pristup i organizaciju informacija o prostorijama bez potrebe za dodatnim prikazima ili oznakama.

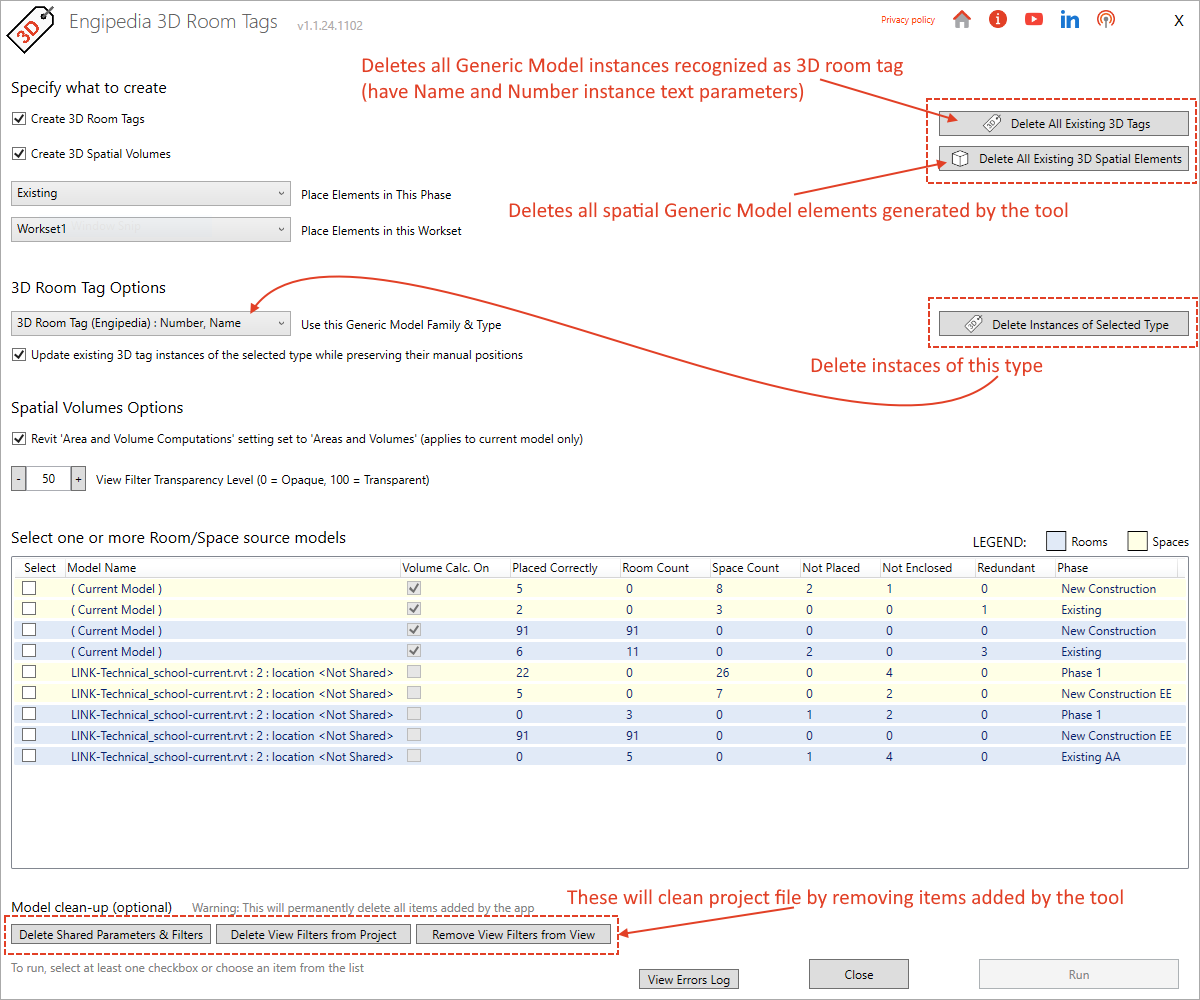

6. Prilagodljivo brisanje oznaka, volumena i filtara:
Korisnici mogu izbrisati 3D oznake, prostorne volumene i povezane filtre prikaza odabirom određenih familija ili tipova oznaka ili ih sve ukloniti odjednom. Ova značajka uključuje opciju čišćenja modela od filtara prikaza, modelskih filtara i zajedničkih parametara, što pomaže održati modele čistima i ažurnima. U slučaju grešaka, kao kada se određena geometrija prostorije ne može generirati, dodatak bilježi te instance za daljnji pregled korisnika.

Savjeti: Fino podešavanje kontrole vidljivosti i poravnanja

Poboljšana kontrola vidljivosti: Iako Revit API trenutno ne podržava automatsku manipulaciju varijantama (Design Options), korisnici mogu ručno postaviti 3D oznake i volumene u sekundarne varijante (non-primary Design Options) za poboljšanu kontrolu vidljivosti, čime se izbjegava pretrpanost primarnih prikaza. Osim toga, zadana familija 3D oznaka uključuje podkategoriju koja se može isključiti prema potrebi, pružajući dodatnu fleksibilnost u upravljanju prikazom oznaka i volumena unutar modela.
Projekcija stropne mreže za koordinaciju: Generiranje 3D prostornih volumena unutar strojarskih ili elektrotehničkih modela omogućuje projekciju stropne mreže na vrh tih volumena. Ova značajka omogućava precizno poravnanje i koordinaciju klima uređaja, rasvjetnih tijela i drugih elemenata postavljenih na strop, poboljšavajući točnost rasporeda i olakšavajući koordinaciju.

Zaključak

Ovaj Revit dodatak značajno poboljšava vizualizaciju prostornih podataka omogućujući korisnicima da generiraju 3D oznake i prostorne volumene za prostorije i prostore u više modela i faza. Bilo da radite izravno u Revitu ili izvozite modele u Navisworks radi koordinacije, ovaj alat pojednostavljuje radne procese i povećava jasnoću prikazom prostornih podataka u 3D prikazima. S opcijama poput automatskog učitavanja obitelji, zajedničkih parametara, prilagodljivog brisanja i filtara prikaza, ovaj dodatak je nezaobilazan za svakog Revit korisnika koji želi unaprijediti način vizualizacije prostora u svojim 3D modelima.

09 svi

Revit® trikovi #2

Trikovi kod rada na projektnom Revit® modelu

1. Kako promijeniti ponašanje privremenih kota u Revit®-u

Pri modeliranju elemenata, Revit® će predložiti i staviti privremene kote pomoću kojih se elementi mogu postaviti precizno.

Ako Temporary Dimension Lines (privremene kote) „skaču“ (snap) na reference koje smatrate pogrešnima, uvijek možete provjeriti postavke i postaviti mjesta na koja preferirate da privremene kote „skaču“ (snap).

2. Zadani Revit® predložak za kreiranje IFC fajla

Kada „linkate“ (povežete) IFC u Revit®, dogode se dvije stvari:

Da bi stvorio model od IFC datoteke, Revit® odabere prvi (1.) Revit® predložak smješten u File > Options > File Locations
Revit® kreira RVT datoteku iz tog IFC modela i sprema ju na isto mjesto (mapu/direktorij) gdje je IFC datoteka, s istim nazivom datoteke kao IFC.

Linkani (povezani) IFC (zapravo je to Revit® fajl nastao iz IFC-a) može se pronaći u Manage Links prozoru na kartici IFC gdje se može ponovo učitati ako je novija IFC datoteka (pod istim imenom) spremljena u IFC folder. Ponovno učitavanje (reload) znači ponovno stvaranje linkane (povezane) Revit® datoteke.

Da biste smanjili veličinu i vrijeme učitavanja IFC datoteke, preporučuje se kreiranje zasebnog Revit® IFC predloška, koji sadrži bitne postavke, kao što su debljine linija, uzorak linija, Object Styles i jedan (1!) level. Ovaj predložak mora biti prvi na popisu predložaka u Revit®-u, tako da Revit® upravo njega koristi kad učitava IFC model u projekt.

3. Promijenite zadanu referencu (level) od Cable Trays, Pipes, Ducts, Conduits bez pomicanja elemenata

Velika je stvar ako imate cijele sustave modelirane u Revit®-u, a shvatite da oni trebaju biti vezani na neki drugi level. Kod točkastih elemenata (poput svjetiljki ili električnih uređaja) to nije veliki problem, ali ako imate cijevi ili druge, gore navedene elemente s popisa, koji su linearni te također imaju pad, u velikoj ste nevolji. Revit® će vam dopustiti da promijenite level za te elemente, ali će ih onda staviti na novi level i zadržati „pomak“ (offset) RELATIVNO u odnosu na novi level.

Da bi promijenili level za koji se lijepe elementi, a zadržali iste APSOLUTNE koordinate, koristite besplatnu Dynamo skriptu koju sam napravio u ovu svrhu (ispod je link na članak s detaljima o tome kako radi):

Kako promijeniti referencu Revit familije bez pomicanja elementa

4. Kako napraviti tablicu s više Revit® kategorija (multi-category) tako da sadrži i sistemske kategorije po izboru

Multi-category Schedule u Revit®-u neće prikazati instance sistemskih familija i ovu značajku ne možemo koristiti za sistemske Revit® familije.

Da bismo napravili tablicu sa sistemskim familijama, koristimo Multi-Category Material Takeoff Schedule u Revit®-u. Sljedeća slika prikazuje primjer tablice iz nekog projekta arhitekture (poredano (Sort) by Category, a parametar Show All Instances stavljen na false).

Ali, što ako nam trebaju samo stropovi, podovi, krovovi i zidovi?

Dakle, trik je dodati jedinstveni zajednički parametar samo onim kategorijama koje želite imati zajedno u schedule, a zatim filtrirati prema pravilu “parameter exists”.

Dodajmo zajednički parametar nazvan “Layered”, neka bude tipa yes/no (logički). Bit će dodan samo u gore navedenim kategorijama (prvo ga kreirajte u svojoj Shared Parameters datoteci – mora biti Shared Parametar):

Konačno, ako taj parametar dodamo u schedule i filtriramo pravilom “Parameter exists”, naša tablica će imati samo tražene kategorije, vidi sliku ispod:

Postoje dva trika koja nisu očita:

Ne možete dodati parametre u kategorije familije kroz dijaloški okvir Revit schedule Fields. Morate ići na Manage > Project Parameters.
“Parameter exists” filtar dostupan je samo za Shared parametre.

5. Kako usporediti tipove zidova, podova, stropova ili krovova i naći duplikate u Revit®-u?

Pronalaženje duplikata slojevitih tipova u Revit®-u nije lako s obzirom da su slojevi kod slojevitih tipova definirani s više različitih postavki odjednom:

Je li sloj unutar jezgre (core)?
Funkcija sloja
Materijal sloja
Debljina sloja
Je li sloj konstruktivni materijal (Structural)
Može li sloj biti varijabilne debljine?
Može li se sloj omotavati?

Zidovi imaju mogućnosti omotavanja na otvorima poput vrata i prozora (Wrapping at Inserts) i omatanje na krajevima (Wrapping at Ends).

Ako zanemarimo sve tipske parametre koji mogu činiti razliku između jednog ili drugog tipa, možemo usporediti slojevite instance pomoću Engipedia Layers Manager alata (od verzije 1.1.) i Multi-Category Material Takeoff tablice iz prošlog trika

Na primjer, postavimo opcije Engipedia Layers Manager dodatka ovako:

Dodatak će stvoriti usporedni niz koji sadrži samo funkciju svakog slojevitog tipa. Isti princip može se koristiti za pronalaženje elemenata s istim materijalima, iste debljine ili bez obzira na debljinu i druga svojstva sloja.

Tablica ispod prikazuje primjer sa svim slojevitim tipovima koji imaju jednaku strukturu polja “Function”. Ako su prikazani zajedno (bez ovog sivog proreda) to znači da su jednaki po zadanom kriteriju.

Trikovi kod izrade Revit® familija

6. Spremanje familije kao predloška (template) za buduće takve familije

Revit® koristi sljedeće ekstenzije datoteka:

.rvt – Revit® project file – datoteka Revit® projektnog modela
.rte – Revit® project template file – datoteka Revit® predloška
.rfa – Revit® family file – datoteka Revit® familije
.rft – Revit® family template file – datoteka predloška za Revit familiju

Iz Revit®-a možete spremiti sve vrste ekstenzija datoteka osim ekstenzije rft. Da biste dobili datoteku s rft ekstenzijom, morate je spremiti kao Revit® familiju (.rfa) i samo promijeniti ekstenziju u .rft. Jednostavno.

Zašto je ovo korisno? Pa, možete postaviti familiju sa svojim parametrima, debljinama linija, uzorcima linija, uzorcima ispunjavanja, materijalima, Object Styles, podkategorijama i drugima opcijama, zatim ju spremiti kao familiju i koristiti ju kao predložak za buduće familije da uštedite vrijeme i budete konzistentni.

Ako svoj predložak za familiju (rft datoteku) spremite na standardnu lokaciju (path) za datoteke predložaka familija (vidi postavke pod File > Options > File Locations), na primjer:

C:\ProgramData\Autodesk\RVT 20xx\Family Templates\English\

bit će dostupna svaki put kad kreirate novu familiju. (u putanji postavite RVT verziju i jezik onako kako je na vašem računalu)

7. Zadajte fiksnu (nepromjenjivu) vrijednost parametra u Revit® familiji

Trik za zadavanje vrijednosti parametra u Revit® familiji čija se vrijednost ne može promijeniti od strane korisnika se postiže formulom sljedeće sintakse:

IF((1 = 1), "Ovdje ide fiksna vrijednost",  "Bilo koja vrijednost")

Imajte na umu da to neće raditi za parametre čija se vrijednost ne može postaviti formulama, na primjer materijali.

Bitno je znati da ako ovakav parametar izradite kao tipski parametar, on će imati istu vrijednost za sve tipove familije.

Također, morate koristiti (1=1) u zagradama jer će vam Revit® izbaciti “Invalid Formula” grešku ako u Family Editor-u koristite 123 456 789,00 postavku za oblikovanje mjernih jedinica (u dijalogu Units).

8. Formulom u Revit® familiji odredite da li je broj paran ili neparan

U Revit® familiji, ako želite testirati je li neki broj „n“ paran ili neparan, možete koristiti sljedeću formulu:

if(roundup(n/2) = rounddown(n/2), "paran", "neparan")

Trik je u tome što će funkcija zaokruživanja na veći ili manji broj zaokružiti broj različito kad je broj različit od cijelog broja.

Na primjer, za n=3:

roundup(3/2) = roundup(1.5) = 2
rounddown(3/2) = rounddown(1.5) = 1
1 ≠ 2 (1 nije jednak 2) što znači da je broj neparan

Na primjer, za n=4:

roundup(4/2) = 2
rounddown(4/2) = 2
2=2 – što znači da je broj paran

Također možete koristiti parne / neparne matematičke funkcije da biste utvrdili je li broj paran, neparan, cijeli ili točno pola.

U Revit®-u, na primjer, kosinus funkcija može pokazati da li je broj paran ili neparan (budući da je kosinus parna funkcija):

if (cos(n * pi (ili 180°)) = 1, "paran", "neparan")

Dodatni trik je u tome da vam i kosinus, i sinus, mogu reći da li je nešto točno pola ili cijeli broj, na primjer:

if (cos(n * pi (ili 180°)) = 0, "točno pola", "nije polovica")
if (sin(n * pi (ili 180°)) = 0, "cijeli broj", "nije cijeli broj")

* pi ili 180° ovisi o vašim postavkama jedinica kuta u dijalogu Revit® Project Units.

9. Kako postaviti View Range u Revit® Family editor-u

Znate li da je moguće koristiti prozor View Range i u Revit® Family Editor-u također?

Trik je u tome da morate kliknuti na naziv prikaza u Project Browser-u, a ne na prazan prostor unutar prikaza. Na taj način, kada je odabran naziv prikaza, dobit ćete sva povezana svojstva prikaza u dijalogu sa svojstvima (Properties Panel), pogledajte sliku i pratite brojeve 1, 2, 3:

Također, u 3D prikazima Revit® Family Editor-a (“uređivača familija u Revit®-u”?), imate i Crop Box (3D okvir/kutija za izrezivanje prikaza) dostupan, ali on uglavnom ne funkcionira kako bi trebao, ali zgodno je znati da postoji.

10. Ne možete pomaknuti objekt u Revit® familiji? Cut/paste to same place

U Revit® familiji postoji problem kada pokušavate micati objekte famijije gore/dolje ili u bilo kojem drugom smjeru koji uključuje kretanje gore/dolje, bez obzira na to da li vam je uključena kvačica u “Constrain” ili ne (vidi sliku ispod, dio na slici gore lijevo).

Na primjer, slika ispod prikazuje situaciju kad se element u familije ne može premjestiti prema gore, iako je Constrain postavljen na „false“ (nema kvačicu), a i miš (kursor) je usmjeren prema gore čime pokazujemo smjer u kojem objekt želimo “odvući”. Revit omogućuje samo kretanje lijevo / desno u pogledu sprijeda (Front View).

Da bi ste riješili ovaj problem, odaberite (selektirajte) objekte u familiji, izrežite ih (naredba Cut na Modify kartici) i zalijepite (Paste) ih na isto mjesto, a zatim ponovo pokušajte postupak naredbom Move:

Sada je familija odvojena (detached) od svega na što je bila vezana i može se premjestiti u bilo kojem smjeru.

Koristite ovaj trik pažljivo, uzimajući u obzir zadane parametre i setove kote.

Nadam se da ste naučili nešto novo, ako jeste, molimo vas da komentirate u odjeljku s komentarima!

Ako već niste, pročitajte i Revit trikovi #1

07 sij

Revit® trikovi #1

Projektni model

1. Zoom-to-object

U 3D-u je moguće natjerati Revit® da napravi zoom-to-selection bez posebnog dodatnog alata (add-ina). Potrebno je kliknuti na neki objekt (instancu) pa kliknuti na Revit® View Cube – Revit® će zumirati na taj objekt (instancu).

2. Promjena host-a vrata / prozora

Promijeniti host (domaćina?) vrata, prozora ili drugog “hostanog” elementa bez ponovnog namještanja pozicije je jednostavno: Klik na instancu vrata, napraviti “Copy” (Ctrl+C), obrisati ili pomaknuti stari zid (brišu se sve instance “host-ane” u tom zidu. Izmodelirati novi zid. Napraviti “Paste > Aligned to same place”.

Ovo koristimo u situacijama kad imamo npr. napravljen jedan zid kroz više etaža i želimo ih drugačije preraspodijeliti (podijeliti), međutim, želimo i da otvori (vrata, prozori i drugi “hostani” elementi) ostanu isti i na istoj poziciji.

3. Precizno namještanje presjeka (Section-a)

U Revit®-u nije moguće povući presjek, a da se on hvata (snap-a) za objekte. Ovo predstavlja problem u situacijama kad nemamo ortogonalni model pa presjek trebamo poravnati s nečim kosim. Section (presjek) se doduše hvata (snap-a) za referentne ravnine (Reference Plane), za Osi (Grids) i razine (Levels) iako je ovo zadnje relativno beskorisno.

Rješenje za izradu točno poravnatog kosog presjeka jest da se najprije povuče “Reference Plane” (koji se može snap-at) i potom po njemu se povuče (“nacrta”) presjek. Jednak rezultat se dobiva i pomoću osi (Grid-a) s obzirom da je Grid samo specijalni oblik Reference Plane-a.

Ukoliko koristite Revit® 2019 ili noviji, on ima već ima ugrađenu značajku koja vam omogućuje poravnavanje oznaka presjeka s drugim elemenetima modela.

4. “Orient to View” pomoću “View Cube”

Kad smo u 3D Revit® prikazu, vrlo je jednostavno provjeriti što nam određeni 2D prikaz prikazuje, npr. presjek ili tlocrt. Provjeru radimo tako da napravimo desni klik mišem na “View Cube” i u padajućem izborniku odaberemo “Orient to View” te u daljnim izborima odaberemo željeni prikaz, Floor Plan, Section, Elevation ili 3D View.

Ako npr. odaberemo neki presjek (Section), Revit® će na stvoriti “Section Box” (reznu kutiju?) koja će biti točno postavljena tako da prikazuje obuhvat koji se vidi i u tom presjeku.

Ako odaberemo jedan od 3D prikaza, Revit® će postojeći 3D prikaz orijentirati točno prema odabranom 3D prikazu što nam je zgodo kad na list slažemo kompoziciju različitih 3D prikaza (npr. rastavljeni prikaz građevine i sl.). Pritom treba imati na umu da svi 3D prikazi imaju isto mjerilo, kako bi na papiru (na Sheet-u) bili jednake veličine.

5. Rotacija prikaza na listu (Sheet-u)

Revit® prikazi su “usjevereni” na papiru određivanjem projektnog sjevera u Revit®-u (Revit® Project North). Ovo može predstavljati problem pri ispisu kad želimo neki pogled (View) prikazati orijentiranog drugačije. Rješenje je u pogledu koji se nalazi na listu (Sheet-u) uključiti “Crop View” opciju, te “Crop Region Visible”. Nakon toga kliknuti na Crop Region i pomoću alata Rotate okrenuti prikaz u željenom smjeru. Ovo je moguće učiniti i direktno sa Sheet-a, ali se mora “ući” u prikaz (double-click na View).

6. Navis view za Navisworks

Prilikom povlačenja Revit® modela u program Navisworks®, moguće je izabrati opciju (N > Options > File Readers > Revit) da Navisworks povuče nešto što se zove “Navisworks view”. Navisworks® view je 3D prikaz u Revit®-u čije ime počinje riječju “Navis”.

Ovo je bitno iz razloga što se u tom Revit® prikazu može uključiti i isključiti vidljivost samo onih elemenata koje želimo vidjeti kasnije u Navisworks®-u. Ukoliko imamo u tom prikazu uključen prikaz Part-ova, u Navisworks opcijama je potrebno uključiti i povlačenje Partova, opcija “Convert construction parts”.

Familije

7. “Not a Reference” Reference Plane

Kad je u pitanju izrada ili dorada Revit familija, jedna od najvažnijih stvari koje je potrebno znati, a tiče se referentnih ravnina, je njihovo postavljanje na “Not a Reference”. Savjet je, nakon što se pokrene naredba za crtanje referentne ravnine, prije prvog klika u grafički prozor, najprije postaviti ju na “Not a Reference” u Properties pod svojstvom “Is Reference”. Tako će sve buduće referentne ravnine u toj familiji po defaultu biti postavljene na “Not a Reference”.

Zašto je to bitno?

Kad ravnina nije reference (ima postavljeno svojstvo “Is Reference: Not a Reference”), onda kote pri kotiranju familije u projektnom modelu neće hvatati za takve reference (npr. ako imamo prozor, kod kotiranja nas možda zanima jedino sredina, lijevi i desni rub, a ne i debljine svakog šprljka i tko na što još).

Kad ravnina nije reference, i na nju je, u family editoru, postavljena kota s instance parametrom, onda se u projektu neće pojaviti oni dupli trokutići za ručno razvlačenje parametra duljine. Parametar je tada moguće promijeniti jedino upisom vrijednosti parametra. Ponekad to želimo, ponekad ne. Ako želimo te trokutiće (najčešće samo na jednoj strani), opcija je postaviti Reference Plane da bude bilo što osim “Not a Reference” i kotirati instance parametrom.

8. “Subcategory” objekta u familiji

Svako tijelo u Revit® familiji, nastalo nekom od metoda izrade (Sweep, Extrusion, Revolve itd.) može biti u svojoj pod-kategoriji. Zadano je da je u istoj kategoriji kao i familiji. Hipotetska situacija, ako radimo familiju armiranobetonskog stupa, taj stup će biti u kategoriji “Structural Columns”, međutim, samo 3D tijelo može biti u nekoj izmišljenoj pod-kategoriji kategorije “Structural Columns”, npr. “Betonski stupovi” ili “Concrete” ili “Concrete Columns”. Ovime dobivamo dodatne mogućnosti izgleda grafike svih elemenata u toj podkategoriji putem “Object Styles” dijaloga u projektnom modelu, npr. da nam betonski elementi u presjeku imaju deblju liniju nego čelični ili drveni nosivi elementi.

Slika ispod: selektirani objekt u family editoru po defaultu ima Subcategory postavljen na None.

Slika ispod, u Object Styles dijalogu u family editoru, preko tipke “New” možemo stvarati dodatne podkategorije unutar kategorije familije:

Slika ispod, odabranom tijelu u family editoru možemo postaviti novu podkategoriju, kojom možemo kasnije upravljati u projektnom modelu putem Object Styles ili Visibility/Graphic Overrides.

9. “Split Face” i “Paint” naredbe u familijama

Jedan od načina ušteda u broju poligona je i korištenje značajki, tj. naredbi Split Face i Paint u familija. Nalaze se na Modify kartici, pod grupom Geometry.

Naredba “Split Face” nam omogućuje 2D podjelu neke plohe na više dijelova kojima možemo dodijeliti različiti materijal. “Paint” naredba nam služi za “bojanje” određenih ploha u neki drugi materijal, bez obzira da li je ploha podijeljena naredbom “Split Face” ili ne. Padajući izbornik naredbe “Paint” ima i naredbu “Remove Paint” za uklanjanje “obojanih” materijala.

Zgodna stvar je da ove dvije naredbe rade i u familijama, što znači da, ukoliko želimo ili trebamo neki drugi materijal, ne moramo radi njega modelirati dodatni element samo da bi smo mu dodijelili “Material” svojstvo.

10. Ponavljajući 2D uzorci kao model hatch u familijama

Ukoliko u familijama imate potrebu za 2D uzorcima koji se ponavljaju, npr. crte, rešetke, kose crte i sl., umjesto korištenja naredbe “Array” koja je relativno komplicirana, guši familiju jer ju je potrebno jako zaključati i izračunavati, bolja alternativa je korištenje ugniježdene (“nest-ane”) 2D Detail Item familije koja ima u sebi Model Fill Pattern (ili Modelski Hatch).

Npr. na primjeru tlocrtnog simbola ormara, odjeća je napravljena kao dva modelska hatcha: https://www.engipedia.com/warehouse/revit/revit-2015/simplified-closet-box/

10 srp

Kako rotirati Revit® familiju u bilo kojem smjeru

Svi mrzimo Revit poruku “Can’t rotate element into this position.” (eng. Ne mogu rotirati element u ovaj položaj) kad pokušamo rotirati element u “zabranjeni” smjer.

Recimo da baš morate rotirati element u položaj u kojem vam Revit ne dopušta. Postoji jednostavno rješenje, ali uključuje stvaranje dodatne familije.

Za primjer uzet ćemo familiju knjiga s uključenim parametrom “Always Vertical” (eng. Uvijek vertikalno). Nema veze, ne trebamo ga isključiti. Read More →

10 stu

Kako u Revit®-u prikazati simbol vatrootpornosti vrata

U projektnoj dokumentaciji često je nužno prikazati vrijednosti parametara iz Revit familija, a koji nisu dostupni u dijalogu Label familije oznake (eng. Tag). To jednostavno rješavamo pomoću tzv. dijeljenih tj. Shared Parametara. A što kad podatak treba pretočiti u odgovarajući simbol?

Uzmimo primjer:

Vatrootpornost vrata je sistemski parametar koji se može koristiti (i označiti = „tagirati“) s familijom vrata. No, ne želite prikazati vrijednost parametra, već simbol koji predstavlja vrijednost (ili raspon). Ni na koji način Revit neće dopustiti da se to dogodi koristeći regularnu familiju oznake, odnosno familija oznake (Door Tag Family) ne može „pročitati“ vrijednost i zatim „odlučiti“ koji grafički simbol koristiti. To bi trebalo učiniti ručno, koristeći „pravilnu“ oznaku ili tip familije oznake vrata.

Ipak, postoji alternativno rješenje. Nije baš “najispravnije” rješenje, jer nije po standardnoj Revit-ovoj logici (gdje su modelski elementi i „anotacije“ odvojeni), ali djeluje.

Ono što je potrebno napraviti je: Read More →
