Engipedia Layers Manager PRO, dodatak (add-in) za Revit®

Ukratko, ovaj dodatak služi da bi ste:

• označili materijale i debljine slojeva u zidovima u Revit®-u
• izradili tablice materijala i debljina slojeva u zidovima u Revit®-u
• izvezli materijale i debljine slojeva u zidovima iz Revit®-a u Excel ili CSV

Sad, zamijenite riječ “zidovi” u rečenicama iznad s: podovi, krovovi, stropovi, podloge i temeljne ploče.

ZAINTERESIRANI STE?

Add-in možete besplatno isprobati na Autodesk® App Storea (trial od 30 dana)

Ovdje je kratki video s uputama kako koristiti dodatak:

Opis i značajke

Dodatak analizira sve slojevite (uslojene) tipove u Revit® modelu, te ispisuje popis naziva materijala slojeva te debljine slojeva. Materijali slojeva, debljine slojeve te materijali+debljine slojeva ispisani su višeredne (multi-line) tipske parametre (Type Parameters) i to za svih šest slojevitih kategorija:

1. stropovi/ceilings
2. podovi/floors
3. podložni beton/site-pads
4. krovovi/roofs
5. temeljne ploče/structural foundation slabs
6. zidovi/walls

Ovi se parametri mogu dalje koristiti za prikazivanje u oznakama (Tags) i tablicama (Schedules).

Osnovne značajke dodatka za Revit®:

• Stablo prikazuje sve vrste slojevitih konstrukcija, materijale slojeva i debljine slojeva, i to na način:
  • crvena boja prikazuje materijale koji nedostaju (<By Category> ),
  • slojevi u jezgri (Core Layers) su podcrtani,
  • materijali konstrukcije su podebljani i plavi (ili podebljani i crveni ako materijal nedostaje).
• Mogu se postaviti mjerne jedinice: milimetri, centimetri, decimetri, metri, decimalni inči i decimalna stopa.
• Moguće je mijenjati format prikaza mjernih jedinica: broj decimalnih mjesta i zaokruživanje na nulu.

Pročitajte ispod za više informacija.



ZAINTERESIRANI STE?

Add-in možete besplatno isprobati na Autodesk® App Storea (trial od 30 dana)

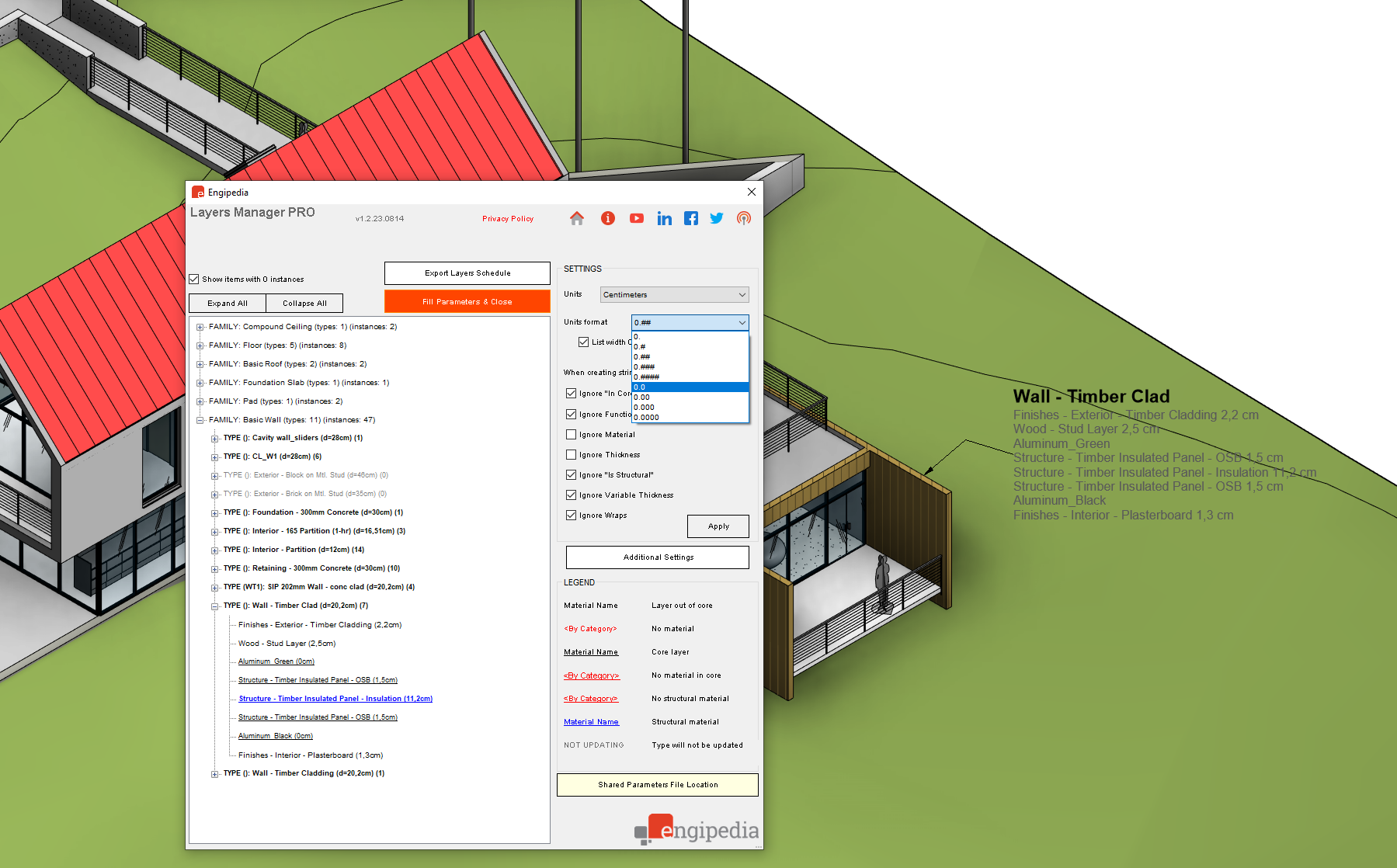

Pomoću ovog dodatka, slojevi zidova, slojevi podova i slojevi drugih slojevitih konstrukcija se lako mogu označavati u Revit®-u:

Pomoću ovog dodatka, slojevi zidova, slojevi podova i slojevi drugih slojevitih konstrukcija se lako mogu prikazati u tablicama u Revit®-u ili izvoziti iz Revit®-a u Excel ili CSV format:



Engipedia Layers Manager PRO sadrži nekoliko dodatnih ključnih značjaki povrh mogućnosti besplatnog Engipedia Layers Manager dodatka za Revit® za upravljanje i izvlačenje BIM podataka o materijalima u slojevitim konstrukcijama Revit® modela.

Update 2023-04-16:

v1.1.23.0416 Ova verzija dodatka neslužbeno podržava verzije Revit® 2016 – Revit® 2024, a službeno Revit® 2024 + 5 nižih (Revit® 2023, Revit® 2022, Revit® 2021, Revit® 2020, Revit® 2019).

Update 2023-08-14:

v1.2.23.0814 – nova značajka: prikaz debljine nula slojeva (membrane) može biti isključeno.

Update 2024-02-06:

v1.3 – korekcija greške (bug fix): addin sad samostalno uklanja duplikate svojih shared parametara koji su zaostali ako je u istom modelu korištena zastarjela verzija ove aplikacije.

Update 2024-05-24:

v1.4.24.0524 – podržava .NET 8.0, odnosno, add sada podržava i Revit® 2025 verziju. Manje promjene i pobošanja u korisničkom sučelju.

PRO značajke

Opcija prikaza stopa i inča u obliku razlomka

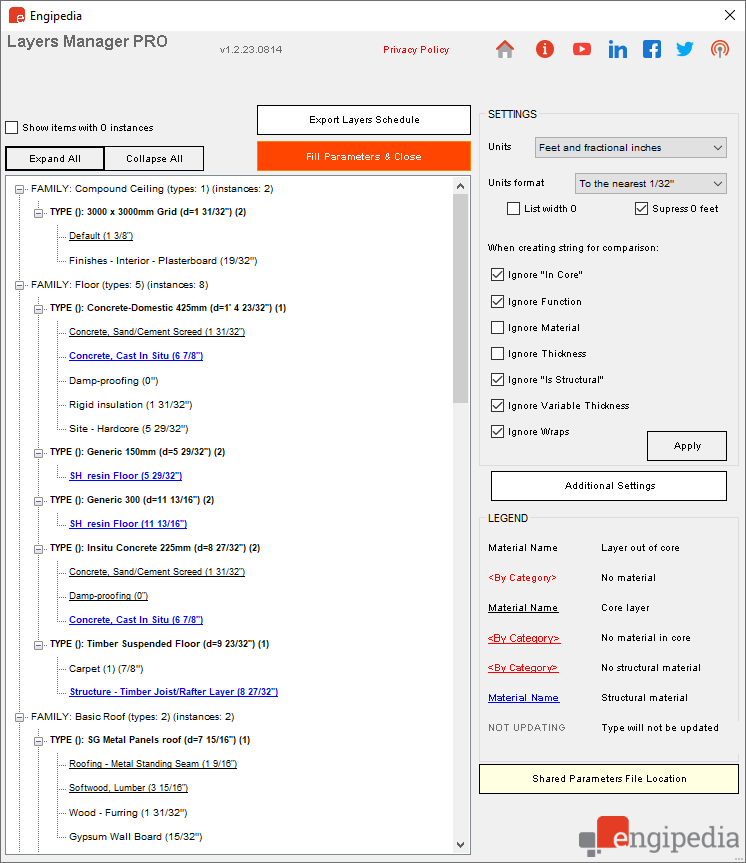

Sad možete koristiti opciju prikaza stopa i inča u obliku razlomka (ili samo inča u obliku razlomka). Debljina sloja u obliku razlomka će se pojaviti u popisu slojeva. Dodatna mogućnost je podešavanje preciznosti (zaokruživanja na najbližu vrijednost, vidi sliku dolje).

Korisničko podešavanje sintakse parametara

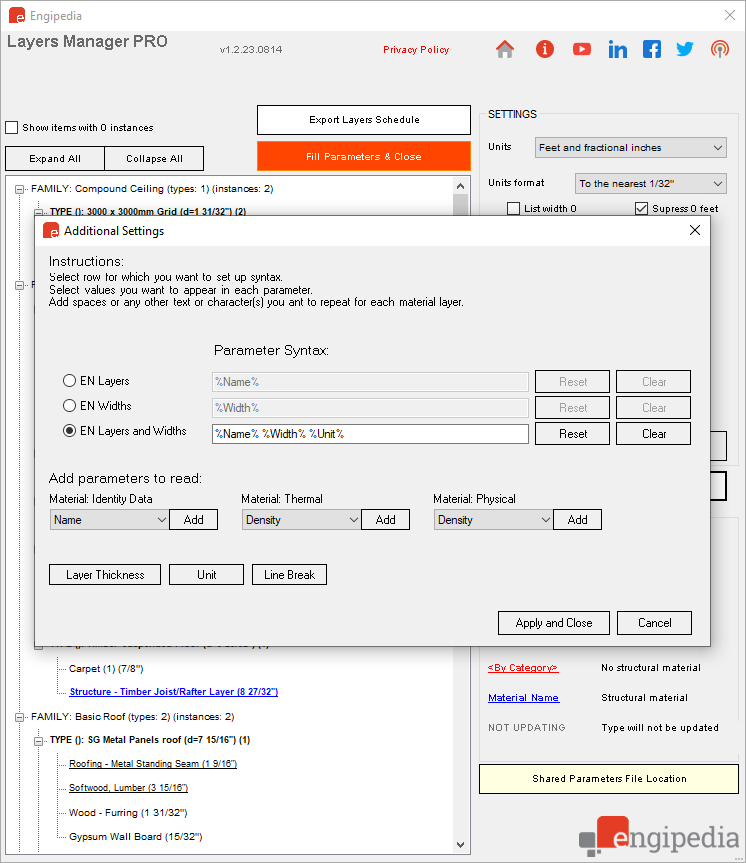

Korisnici sad sami mogu odrediti sintaksu po kojoj će se upisivati podaci u višeredne parametere EN Layers, EN Widths, EN Layers and Widths.

Alat može čitati sve podatke o materijalu iz kartice Material Identity Data (uz izuzetak parametra Keywords). Npr. možete pročitati Material Name, Material Description, Material Cost i druge. Također može čitati gustoću materijala (Material Density) iz fizikalnih svojstava (ako su dodane u materijal), te toplinsku vodljivost (Thermal Conductivity), specifični toplinski kapacitet (Specific Heat) i gustoću (Density) iz termičkih svojstava materijala (ukoliko su dodani u materijal). Sve navedeno se može postaviti u različite parametre, uključujući posebne dodatke tipa razmaci, prefiks, sufiks, minusi, crtice itd.

Izvoz popisa slojeva materijala iz Revit®-a u Excel tablicu ili CSV datoteku

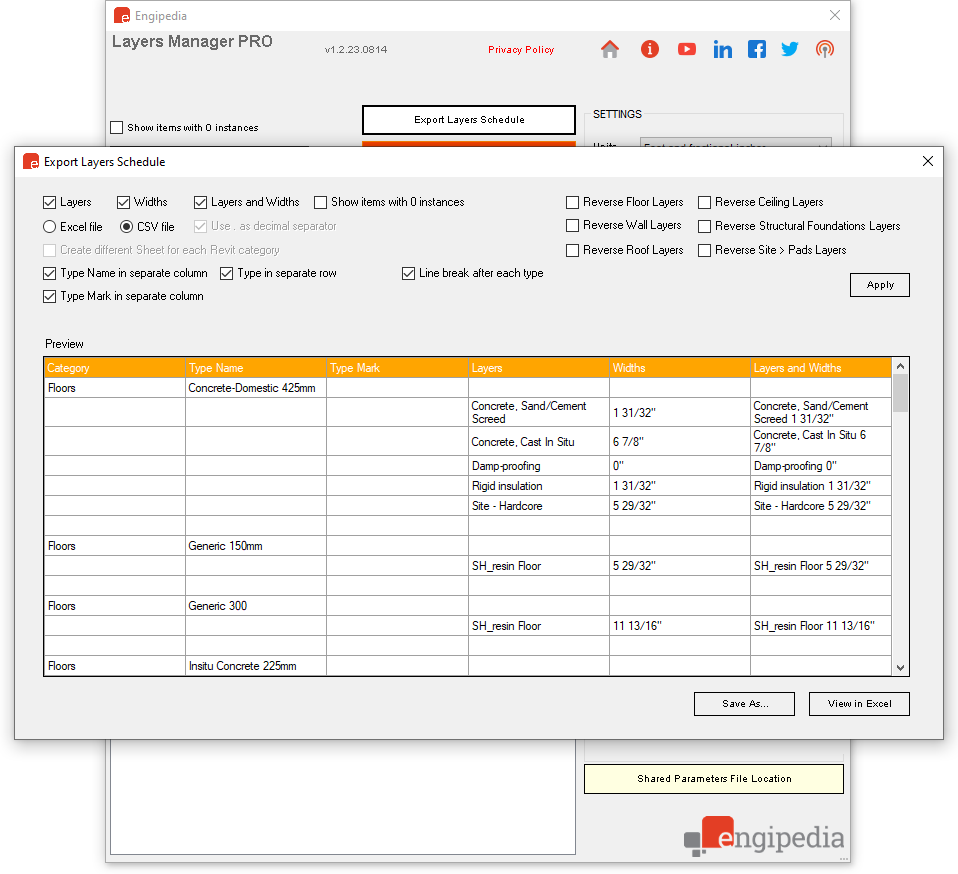

Alat može izvesti ili spremiti popis slojeva svih tipova u Excel tablicu ili spremiti kao CSV datoteku. Sintaksa postavljena u “Parameter Syntax” dijalogu će biti primijenjena pri izvozu zajedno s drugim opcijama vidljivim na slici ispod.

Slika ispod prikazuje primjer izvezenog popisa slojeva u Excel tablicu (za primjer je korišten Autodesk®-ov Revit® architectural basic sample model):



ZAINTERESIRANI STE?

Add-in možete besplatno isprobati na Autodesk® App Storea (trial od 30 dana)



Ostale manje nadogradnje

Pri pokretnju alata se prikazuje dijalog koji daje informaciju o procesu učitavanja tipova jer većim modelim s puno tipova treba neko vrijeme da se učitaju.

Sustav automatske provjere dostupnosti novijih verzija vam omogućuje da odmah pri pokretanju alata saznate da li je dostupa nova verzija i daje vam poveznicu gdje ju možete skinuti. Na ovaj način nećete propustiti novija izdanja alata.

Dodane su i ikone s poveznicama za jednostavniji pristup dodatnim informacijama na internetu.

Dodani su neki novi shared parametri:

• EN Layers
• EN Layers and Widths
• EN Widths
• EN Do Not Update
• EN Type String
• EN Layers Reversed
• EN Layers and Widths Reversed
• EN Widths Reversed

Parametri s riječju “Reversed” služe da se u njih spremi obrnuti poredak slojeva iz originalnih parametara, a mogu se također koristiti za označavanje ili za izradu tablica.

Instalacija

Aplikacija nije digitalno potpisana, ali to ne znači da ju ne možete instalirati. Dobit ćete poruke kao na slikama ispod, kliknite na “More info” da bi dobili tipku “Run Anyway”  pa kliknite na nju da bi ste instalirali aplikaciju.
