Revit® kategorije koje se mogu i ne mogu rezati (presjeći)

Ako je familiju moguće rezati tada se familija prikazuje kao presječena onda kad ravnina pogleda presijeca tu familiju u bilo kojem tipu pogleda (prikaza).

U Family Editoru, potrebno je kliknuti visibility-settings Visibility-Settings da bi otvorili prozor Family Element Visibility Settings (kao na slici ispod).

U prozoru postoji opcija When cut in Plan/RCP. (RCP je skraćeno za Reflected Ceiling Plan)

visibility-settings-dialog

Ova opcija određuje da li se geometrija familije prikazuje kada ravnina prikaza presijeca tu familiju. Familija se može rezati samo ako je moguće presjeći Revit kategoriju. Kako možemo znati koje Revit kategorije je moguće rezati, a koje ne?
Odgovor je vrlo jednostavan, pogledajte samo dijalog Object Styles ili alat Visibility / Graphic Overrides u Revitu. Ako je stupac Cut neke kategorije označeno sivom bojom, znači da se kategorija ne može rezati (ona je “non-cuttable”). Vrijedi i obrnuto, ako je polje Cut stupca bijelo, kategoriju je moguće rezati.

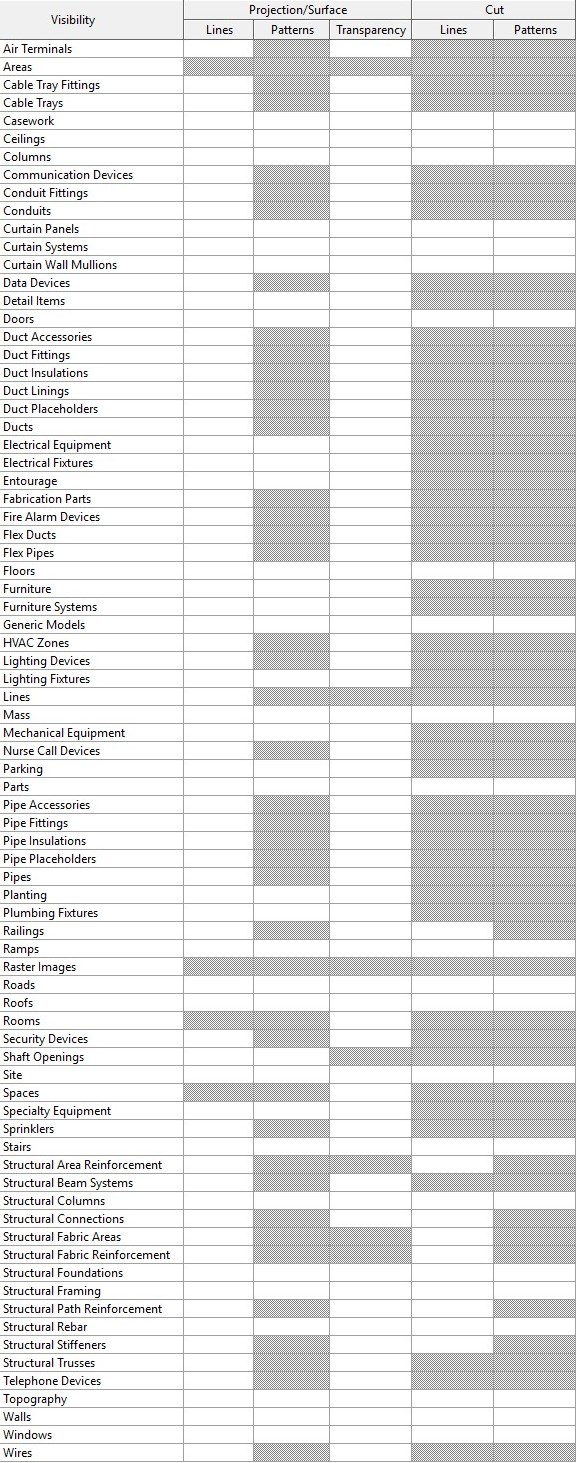

Za potpunu tablicu Visibility / Graphic Overrides kliknuti na sliku ispod.

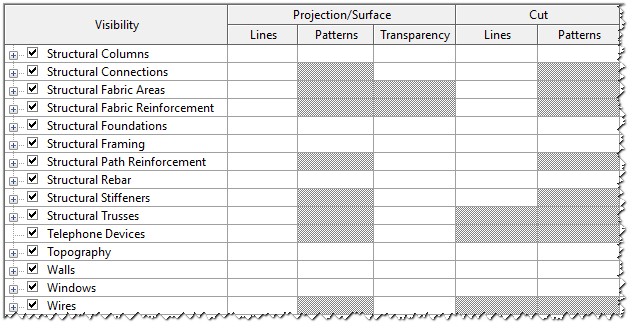

cuttable-revit-categories-small

Ok, što možemo učiniti ako želimo od familije koja se ne može rezati dobiti familiju koja se može rezati? Pa, svakako to nije moguće napraviti direktno, ALI možemo koristiti jednostavne trikove kojima to možemo nadjačati. Glavna logika iza ovog trika je ugnijezditi (nest) familiju koju nije moguće rezati u drugu familiju koju je moguće rezati.

Trik br. 1 – rad s kategorijom koja se ne može prerezati

Na primjer, kategoriju familije “Namještaj” nije moguće rezati. Želimo napraviti da kuhinjska stolica bude u kategoriji koju je moguće rezati (iz bilo kojeg razloga). Ono što trebamo učiniti je napraviti našu kuhinjsku stolicu kao familiju “Generic Model”, provjeriti da je “Shared” opcija uključena, zatim tu familiju umetnuti (ugnijezditi / nest-ati) u “Namještaj”, odnosno u familiju kategorije “Furniture”. To je sve!

  • Prednosti: Možemo dobiti elemente koji se mogu rezati, čak i za kategorije u kojima to nije moguće.
  • Mane: Kontrola vidljivosti radi se za ugniježdenu kategoriju, u našem primjeru, moramo prilagoditi kategoriju Generic Model, a ne kategoriju Namještaj. Zbog parametra “shared”, dobit ćemo dodatnu familiju (familije) u našem projektnom modelu.

Trik br. 2 – rad s kategorijom koja se i inače može rezati

Ako koristimo kategoriju Revit familije koju je i inače moguće rezati (na primjer: prozor u Revit kategoriji Windows) i umetnemo okvir prozora kao ugniježdenu familiju (Generic Model ili neku drugu kategoriju koju je moguće rezati), uvijek ćemo dobiti tlocrtnu projekciju instance ugniježdene familije, neovisno gdje prerežemo prozor. Znači, uvijek ćemo gledati ugniježdenu familiju “odozgo” bez obzira što je ona u biti presječena.

Trik je u tome da ugniježdenu familiju treba prebaciti iz Generic Models kategorije u glavnu kategoriju, u ovom slučaju u kategoriju Windows, da bismo dobili željeni učinak (a to je da se može presjeći točno tamo gdje želimo). Na ovaj način ćemo ugniježdeni prozorski okvir imati kao vanjski blok (što omogućava lakši rad s njim te njegovo održavanje), a istovremeno zadržati sva svojstva kategorije kao da je modeliran direktno unutar familije (kategorije) prozora.

Trik br. 3 – postavljanje vizualnih stilova za kategorije koje se ne mogu presjeći – uz pomoću filtra

Ako želimo postaviti vizualni stil za instance familije kategorije koja se ne može presjeći, vidjet ćemo da je sve sivo i da se to kao ne može.

Međutim, ako izradimo filter koji selektira kategoriju koju želimo obraditi (i koja nije moguće rezati, npr. kategorija Ducts, Pipes i sl.) te u isti filter dodamo kategoriju koja se inače može presjeći (npr. Generic Models) kategoriju, taj filter će nam u Visibility / Graphic Overrides dijalogu dati mogućnost da mijenjamo kako ta kategorija izgleda presječena. Logička pravila filtra mogu ostati prazna ako želimo da selektira cijelu kategoriju.
